概述
DYT(B)、xDG(B)型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用
于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控
制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的
通用动力源。
原理与功能
1、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力
油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在
转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但
不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位
置，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。

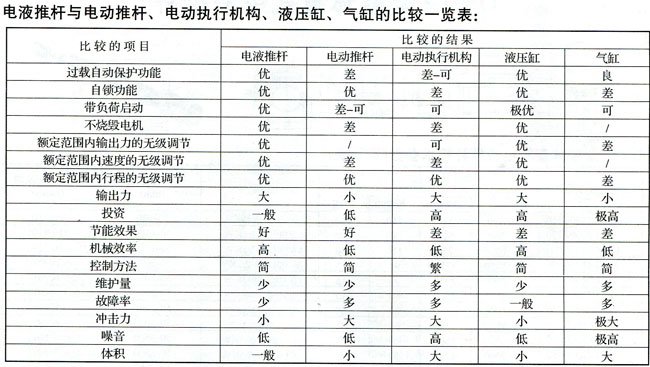

与同类产品的比较
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：
1、具有过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损
坏其它机件。电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构却很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动力范围广，而电动推杆
和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地减缓外来的冲击力，行程控制准确，气缸、
电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒内，体积小，不漏油，便
于安装维修。在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长
久。
7、投资小、气缸需建昂贵的空压站，且气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电
液推杆只需接通电源即可使用。
8、维修方便。在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细维
修，这将影响全部工作的正常运行。
造型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组
成，还可根据用户特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节(行程开关定位)。除了上述
三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTZBl000—500／110-x型电液推杆”为例，分别说明如何选型和型号编制的方式。
如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其推力10kN，行程500ram，速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000．500／110-x。(B
为防爆标记，x表示向下推)
DYTZ型整体直式电液推杆
DYTZ型整体直式电液推杆技术参数（选型表）
|
型号
|
额定输出力
（10N） |
额定速度
（mm/s） |
电机型号
|
行程制造范围
（mm） |
速度制造范围
（mm/s） |
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTZ450-/110
|
450
|
310
|
110
|
140
|
Y802-4-0.75KW
|
50-800
|
10-110
|
|
DYTZ700-/110
|
700
|
510
|
110
|
140
|
Y90S-4-1.1KW
|
50-1500
|
10-110
|
|
DYTZ1000-/110
|
1000
|
750
|
110
|
140
|
Y90L-4-1.5KW
|
50-1500
|
10-110
|
|
DYTZ1750-/90
|
1750
|
1300
|
90
|
115
|
Y100L1-4-2.2KW
|
50-2000
|
10-90
|
|
DYTZ2500-/90
|
2500
|
2050
|
90
|
115
|
Y100L2-4-3KW
|
50-2000
|
10-90
|
|
DYTZ3000-/90
|
3000
|
2500
|
90
|
115
|
Y100L2-4-3KW
|
50-2000
|
10-90
|
|
DYTZ4000-/80
|
4000
|
2950
|
80
|
100
|
Y112M-4-4KW
|
50-2000
|
10-80
|
|
DYTZ5000-/60
|
5000
|
3300
|
60
|
90
|
Y112M-4-4KW
|
50-2000
|
10-60
|
|
DYTZ6000-/60
|
6000
|
3800
|
60
|
90
|
Y132S-4-5.5KW
|
50-2500
|
5-60
|
|
DYTZ7000-/50
|
7000
|
4500
|
50
|
75
|
Y132S-4-5.5KW
|
50-2500
|
5-50
|
|
DYTZ8000-/50
|
8000
|
5000
|
50
|
80
|
Y132M-4-7.5KW
|
50-2500
|
5-50
|
|
DYTZ10000-/40
|
10000
|
6500
|
40
|
60
|
Y132M-4-7.5KW
|
50-2500
|
5-40
|
|
DYTZ15000-/35
|
15000
|
11000
|
35
|
45
|
Y132M-4-7.5KW
|
50-2500
|
5-35
|
|
DYTZ20000-/25
|
20000
|
15000
|
25
|
35
|
Y132M-4-7.5KW
|
50-2500
|
5-25
|
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。
DYTZ型整体直式电液推杆外形尺寸及安装尺寸
|
型号
|
外形尺寸（mm）
|
安装尺寸（mm）
|
|||||||||||||||
|
L
|
L1
|
B
|
D
|
D1
|
b
|
h
|
A
|
11
|
12
|
d(e9)
|
m
|
n
|
d1
|
d2
|
d3()E10
|
d4
|
|
|
DYTZ450-/110
|
880+S
|
635+S
|
375+S
|
175
|
200
|
160
|
140
|
620+1/2S
|
20
|
60
|
30
|
240
|
180
|
36
|
60
|
16
|
50
|
|
DYTZ700-/110
|
895+S
|
635+S
|
375+S
|
175
|
200
|
160
|
140
|
620+1/2S
|
20
|
60
|
30
|
240
|
180
|
36
|
60
|
16
|
50
|
|
DYTZ1000-/110
|
920+S
|
635+S
|
375+S
|
175
|
200
|
160
|
140
|
620+1/2S
|
20
|
60
|
30
|
240
|
180
|
36
|
60
|
16
|
50
|
|
DYTZ1750-/90
|
990+S
|
670+S
|
400+S
|
175
|
250
|
160
|
140
|
650+1/2S
|
20
|
70
|
30
|
240
|
180
|
40
|
64
|
20
|
50
|
|
DYTZ2500-/90
|
990+S
|
670+S
|
400+S
|
175
|
250
|
160
|
140
|
650+1/2S
|
20
|
70
|
30
|
240
|
180
|
40
|
64
|
20
|
50
|
|
DYTZ3000-/90
|
990+S
|
670+S
|
400+S
|
175
|
250
|
160
|
140
|
670+1/2S
|
20
|
70
|
30
|
240
|
180
|
40
|
64
|
20
|
50
|
|
DYTZ4000-/80
|
1010+S
|
690+S
|
420+S
|
175
|
250
|
160
|
140
|
670+1/2S
|
20
|
70
|
40
|
240
|
180
|
40
|
64
|
20
|
50
|
|
DYTZ5000-/60
|
1055+S
|
715+S
|
445+S
|
210
|
250
|
160
|
150
|
670+1/2S
|
20
|
70
|
40
|
270
|
210
|
40
|
64
|
20
|
50
|
|
DYTZ6000-/60
|
1075+S
|
735+S
|
465+S
|
230
|
300
|
200
|
160
|
700+1/2S
|
25
|
65
|
50
|
340
|
240
|
40
|
72
|
25
|
60
|
|
DYTZ7000-/50
|
1075+S
|
735+S
|
465+S
|
230
|
300
|
200
|
160
|
700+1/2S
|
25
|
65
|
50
|
340
|
240
|
40
|
72
|
25
|
60
|
|
DYTZ8000-/50
|
1095+S
|
755+S
|
485+S
|
230
|
300
|
220
|
160
|
700+1/2S
|
25
|
65
|
50
|
340
|
240
|
40
|
72
|
25
|
60
|
|
DYTZ10000-/40
|
1190+S
|
795+S
|
505+S
|
250
|
300
|
220
|
170
|
700+1/2S
|
25
|
65
|
50
|
360
|
260
|
40
|
72
|
25
|
60
|
|
DYTZ15000-/35
|
1270+S
|
835+S
|
545+S
|
270
|
300
|
220
|
180
|
700+1/2S
|
40
|
90
|
60
|
400
|
280
|
50
|
110
|
30
|
70
|
|
DYTZ20000-/25
|
1470+S
|
980+S
|
660+S
|
290
|
300
|
240
|
190
|
750+1/2S
|
50
|
120
|
60
|
440
|
320
|
60
|
125
|
40
|
90
|
注：表中S为推杆行程
