DYTZW(Ⅱ)整体直式微型电液推杆
DYTZW(Ⅱ)整体直式微型电液推杆技术参数（选型表）
|
型号（Ⅱ）
|
额定输出力(10N)
|
额定速度（mm/s）
|
电机型号
|
行程制造范围(mm)
|
速度制造范围(mm/s)
|
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTZWⅡ100-/160
|
100
|
70
|
160
|
200
|
Y802-4-0.75KW
|
50-600
|
80-160
|
|
DYTZWⅡ300-/120
|
300
|
210
|
120
|
180
|
Y802-4-0.75KW
|
50-600
|
40-120
|
|
DYTZWⅡ500-/120
|
500
|
350
|
120
|
180
|
Y90S-4-1.1KW
|
50-600
|
40-120
|
|
DYTZWⅡ700-/100
|
700
|
490
|
100
|
130
|
Y90S-4-1.1KW
|
50-1500
|
20-100
|
|
DYTZWⅡ1000-/100
|
1000
|
750
|
100
|
130
|
Y90L-4-1.5KW
|
50-1500
|
20-100
|
|
DYTZWⅡ1750-/90
|
1750
|
1300
|
90
|
115
|
Y100L1-4-2.2KW
|
50-1500
|
10-90
|
|
DYTZWⅡ2500-/90
|
2500
|
2050
|
90
|
115
|
Y100L2-4-3KW
|
50-1500
|
10-90
|
|
DYTZWⅡ3000-/90
|
3000
|
2500
|
90
|
115
|
Y100L2-4-3KW
|
50-1700
|
10-90
|
|
DYTZWⅡ4000-/80
|
4000
|
2950
|
80
|
100
|
Y112M-4-4KW
|
50-1700
|
10-80
|
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

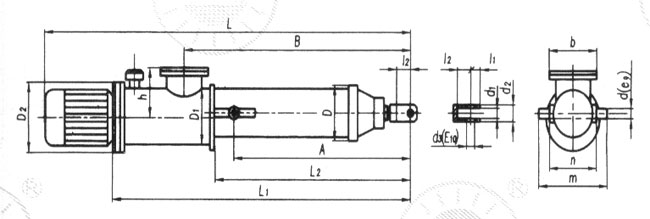

DYTZW(Ⅱ)整体直式微型电液推杆外形尺寸及安装尺寸
|
型号（Ⅱ）
|
外形尺寸(mm)
|
安装尺寸（mm）
|
|||||||||||||||||
|
L
|
L1
|
L2
|
B
|
D
|
D1
|
D2
|
b
|
h
|
A
|
11
|
12
|
d(e9)
|
m
|
n
|
d1
|
d2
|
d3(E10)
|
d4
|
|
|
DYTZWⅡ100-/160
|
905+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
160
|
140
|
200
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWⅡ300-/120
|
905+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
160
|
140
|
200
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWⅡ500-/120
|
930+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
160
|
140
|
200
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWⅡ700-/100
|
650+S
|
665+S
|
350+S
|
440+S
|
150
|
160
|
200
|
160
|
140
|
200
|
20
|
60
|
30
|
195
|
145
|
20
|
40
|
16
|
40
|
|
DYTZWⅡ1000-/100
|
950+S
|
665+S
|
350+S
|
440+S
|
150
|
160
|
200
|
160
|
140
|
200
|
20
|
60
|
30
|
195
|
145
|
20
|
40
|
16
|
40
|
|
DYTZWⅡ1750-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
160
|
140
|
250
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
|
DYTZWⅡ2500-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
160
|
140
|
250
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
|
DYTZWⅡ3000-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
160
|
140
|
250
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
|
DYTZWⅡ4000-/80
|
1040+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
160
|
140
|
250
|
20
|
70
|
40
|
220
|
160
|
40
|
64
|
20
|
50
|
注：表中S为推杆行程
