DYTF型分离式电液推杆技术参数（选型表）
|
型号（Ⅱ）
|
额定输出力(10N)
|
额定速度（mm/s）
|
电机型号
|
行程制造范围(mm)
|
速度制造范围(mm/s)
|
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTP450-/110
|
450
|
310
|
110
|
140
|
Y802-4-0.75KW
|
50-800
|
30-110
|
|
DYTP700-/110
|
700
|
510
|
110
|
140
|
Y90S-4-1.1KW
|
50-1500
|
30-110
|
|
DYTP1000-/110
|
1000
|
750
|
110
|
140
|
Y90L-4-1.5KW
|
50-1500
|
30-110
|
|
DYTP1750-/90
|
1750
|
1300
|
90
|
115
|
Y100L1-4-2.2KW
|
50-2000
|
10-90
|
|
DYTP2500-/90
|
2500
|
2050
|
90
|
115
|
Y100L2-4-3KW
|
50-2000
|
10-90
|
|
DYTP3000-/90
|
3000
|
2500
|
90
|
115
|
Y100L2-4-3KW
|
50-2000
|
10-90
|
|
DYTP4000-/80
|
4000
|
2950
|
80
|
100
|
Y112M-4-4KW
|
50-2000
|
10-80
|
|
DYTP5000-/60
|
5000
|
3300
|
60
|
90
|
Y112M-4-4KW
|
50-2000
|
10-60
|
|
DYTP6000-/60
|
6000
|
3800
|
60
|
90
|
Y132S-4-5.5KW
|
50-2500
|
5-60
|
|
DYTP7000-/50
|
7000
|
4500
|
50
|
75
|
Y132S-4-5.5KW
|
50-2500
|
5-50
|
|
DYTP8000-/50
|
8000
|
5000
|
50
|
80
|
Y132M-4-7.5KW
|
50-2500
|
5-50
|
|
DYTP10000-/40
|
10000
|
6500
|
40
|
60
|
Y132M-4-7.5KW
|
50-2500
|
5-40
|
|
DYTP15000-/35
|
15000
|
11000
|
35
|
45
|
Y132M-4-7.5KW
|
50-2500
|
5-35
|
|
DYTP20000-/25
|
20000
|
15000
|
25
|
35
|
Y132M-4-7.5KW
|
50-2500
|
5-25
|
|
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。 2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。 3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。 4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。 |
|

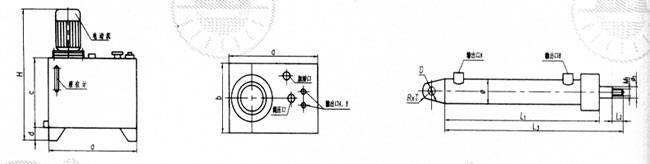

DYTF型分离式电液推杆油箱尺寸及油缸尺寸
,|
型号
|
油箱尺寸(mm)
|
油缸尺寸(mm)
|
|||||||||||||||||
|
S＜1000
|
1000＜S＜2000
|
Φ
|
L1
|
L2
|
L3
|
R×T
|
D
|
M
|
M1
|
Φ1
|
|||||||||
|
H
|
a
|
b
|
c
|
d
|
H
|
a
|
b
|
c
|
d
|
||||||||||
|
DYTP450-/110
|
580
|
450
|
300
|
300
|
40
|
/
|
/
|
/
|
/
|
/
|
60
|
238+S
|
45
|
275+S
|
30×25
|
30
|
18×1.5
|
22×1.5
|
35
|
|
DYTP700-/110
|
590
|
450
|
300
|
300
|
40
|
610
|
500
|
300
|
300
|
40
|
76
|
238+S
|
45
|
275+S
|
30×25
|
30
|
18×1.5
|
27×2
|
35
|
|
DYTP1000-/110
|
610
|
450
|
300
|
300
|
40
|
630
|
500
|
300
|
300
|
40
|
76
|
238+S
|
45
|
275+S
|
30×25
|
30
|
18×1.5
|
27×2
|
35
|
|
DYTP1750-/90
|
630
|
500
|
300
|
300
|
40
|
630
|
550
|
300
|
300
|
40
|
95
|
257+S
|
50
|
297+S
|
40×30
|
40
|
22×1.5
|
33×2
|
40
|
|
DYTP2500-/90
|
650
|
500
|
300
|
300
|
40
|
650
|
550
|
300
|
300
|
40
|
95
|
257+S
|
50
|
297+S
|
40×30
|
40
|
22×1.5
|
33×2
|
40
|
|
DYTP3000-/90
|
650
|
500
|
300
|
300
|
40
|
650
|
550
|
300
|
300
|
40
|
95
|
257+S
|
50
|
297+S
|
40×30
|
40
|
22×1.5
|
33×2
|
40
|
|
DYTP4000-/80
|
670
|
500
|
300
|
300
|
40
|
670
|
550
|
300
|
300
|
40
|
95
|
257+S
|
50
|
297+S
|
40×30
|
40
|
22×1.5
|
33×2
|
40
|
|
DYTP5000-/60
|
700
|
500
|
350
|
300
|
50
|
750
|
600
|
350
|
300
|
50
|
95
|
257+S
|
60
|
297+S
|
40×30
|
40
|
22×1.5
|
33×2
|
45
|
|
DYTP6000-/60
|
700
|
600
|
50
|
300
|
50
|
750
|
600
|
350
|
350
|
50
|
127
|
320+S
|
60
|
320+S
|
45×35
|
45
|
27×1.5
|
48×2
|
45
|
|
DYTP7000-/50
|
700
|
600
|
350
|
300
|
50
|
750
|
600
|
400
|
350
|
50
|
127
|
320+S
|
60
|
320+S
|
45×35
|
45
|
27×1.5
|
48×2
|
63
|
|
DYTP8000-/50
|
740
|
600
|
350
|
300
|
50
|
850
|
700
|
400
|
400
|
60
|
140
|
340+S
|
60
|
340+S
|
45×35
|
45
|
27×1.5
|
48×2
|
63
|
|
DYTP10000-/40
|
740
|
600
|
350
|
300
|
50
|
850
|
700
|
400
|
400
|
60
|
152
|
380+S
|
70
|
380+S
|
50×40
|
50
|
27×1.5
|
64×3
|
70
|
|
DYTP15000-/35
|
780
|
600
|
400
|
350
|
50
|
940
|
700
|
400
|
400
|
60
|
168
|
445+S
|
70
|
445+S
|
50×45
|
50
|
22×1.5
|
64×3
|
70
|
|
DYTP20000-/25
|
950
|
700
|
450
|
400
|
60
|
1010
|
700
|
400
|
450
|
60
|
194
|
485+S
|
80
|
485+S
|
60×45
|
60
|
22×1.5
|
64×3
|
70
|
注：1、表中S为推杆行程
2、高压软管可根据用户实际需要配备（本厂配套限定2米）
3、油缸联接端可提供叉接头，安装尺寸参考前几页推杆叉接头尺寸。
